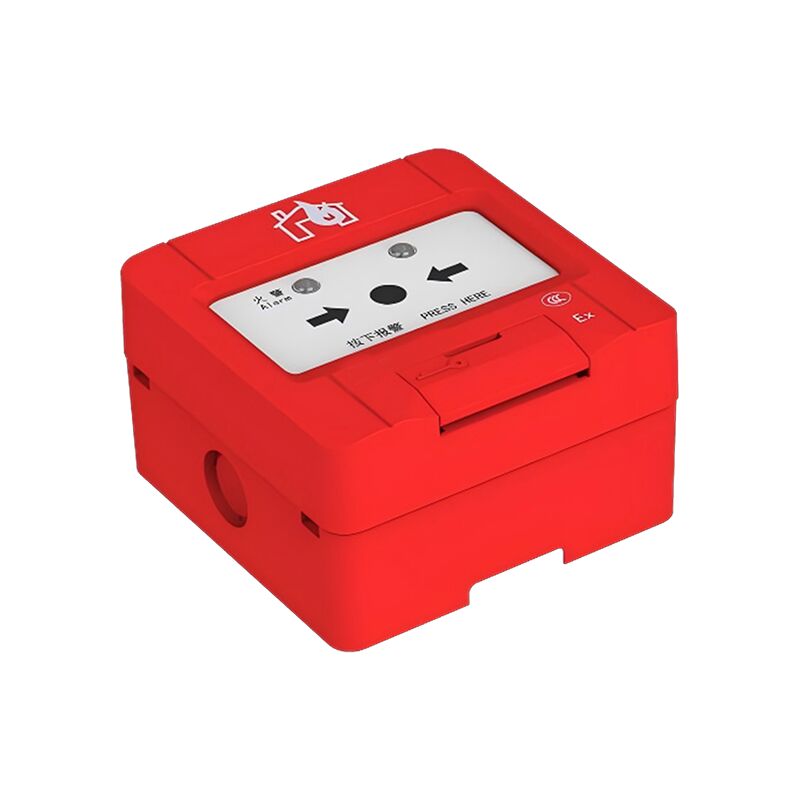

دکمه اعلام حریق دستی ضد انفجار برای استفاده در مناطق خطرناک

نمای کلی محصول

این دکمه اعلام حریق دستی ضد انفجاریک ایستگاه هشدار دستیاست که به طور ویژه برای مناطق خطرناک با گازهای قابل اشتعال طراحی شده است. با فشار دادن پنل عملیاتی، سیگنال حریق را به پنل کنترل آلارم حریقارسال می کند. این محصول از طراحی ضد انفجار ایمنی ذاتی با علامت Ex ib IIC T6 Gb استفاده می کند و برای مناطق خطرناک منطقه 1 و 2 حاوی گازهای قابل احتراق کلاس IIA، IIB، IIC و درجه حرارت T1-T6 مناسب است. با استفاده از ریزپردازنده و فناوری دو سیمه بدون قطب، فاصله انتقال می تواند تا 1000 متر برسد. این محصول می تواند به طور یکپارچه با کنترلرها متصل شود و عملکرد هشدار حریق دستی قابل اعتماد را برای کارخانجات شیمیایی، تاسیسات نفتی، پمپ بنزین ها و مکان های مشابه فراهم کند.

مکان های قابل استفاده

این محصول به طور گسترده در اماکن تجاری و صنعتی زیر استفاده می شود:

• صنایع پتروشیمی: پالایشگاه ها، کارخانجات شیمیایی، انبارهای نفت، پمپ بنزین ها، جایگاه های سوخت گیری

• تاسیسات گازی: ایستگاه های گاز طبیعی، ایستگاه های گاز مایع، ایستگاه های تنظیم فشار گاز

• کارخانجات صنعتی: کارگاه های رنگ پاش، کارگاه های چاپ، کارگاه های تولید باتری لیتیومی

• انبارهای مواد خطرناک: انبارهای شیمیایی، مناطق ذخیره سازی مواد قابل اشتعال

• آزمایشگاه ها: آزمایشگاه های شیمیایی، مناطق ذخیره سازی مواد خطرناک در موسسات تحقیقاتی

• مناطق پشتیبانی تجاری: پارکینگ های زیرزمینی، موتورخانه ها، اتاق های برق با خطر گاز قابل اشتعال



  مزایای کلیدی

  1. گواهینامه ضد انفجار ایمنی ذاتی

  این محصول بازرسی دقیق مرکز ملی نظارت و آزمایش کیفیت محصولات الکتریکی ضد انفجار (CQST) را با علامت Ex ib IIC T6 Gb گذرانده است و برای محیط های انفجاری حاوی گازهای قابل احتراق کلاس IIA، IIB، IIC و درجه حرارت T1-T6 مناسب است. طراحی ایمنی ذاتی نیاز به اتصال با یک سد ایمنی دارد و تضمین می کند که حتی در صورت خرابی در مناطق خطرناک، جرقه یا دمای بالایی که برای اشتعال گازهای انفجاری کافی باشد، تولید نخواهد شد و اطمینان ایمنی قابل اعتماد را برای مکان های پرخطر مانند تاسیسات پتروشیمی فراهم می کند.

  2. کنترل ریزپردازنده عملکرد پایدار

  با استفاده از ریزپردازنده با کارایی بالا و فناوری نصب سطحی SMT، اجزا دارای سازگاری خوب و قابلیت اطمینان بالا هستند. الگوریتم های هوشمند وضعیت فعال سازی دکمه را به دقت تشخیص می دهند و از هشدارهای کاذب جلوگیری می کنند. آدرس دهی الکترونیکی امکان برنامه ریزی در محل با یک رمزگذار اختصاصی را فراهم می کند، با محدوده آدرس دهی 1 تا 200 نقطه، که باعث تسهیل در راه اندازی مهندسی و نگهداری بعدی می شود.

  3. ارتباط دو سیمه بدون قطب مسافت طولانی

  با استفاده از فناوری دو سیمه بدون قطب، جریان آماده به کار ≤0.3mA و جریان هشدار ≤1mA است که مصرف انرژی بسیار کمی را به دست می آورد. فاصله ارتباطی می تواند تا 1000 متر برسد و از پوشش مناطق صنعتی بزرگ پشتیبانی می کند. طراحی باس بدون قطب نیاز به تشخیص قطبیت در هنگام سیم کشی را از بین می برد و به طور قابل توجهی سختی نصب و هزینه نیروی کار را کاهش می دهد.

  4. ساختار پلاگین نگهداری آسان

  بدنه دکمه از طراحی ساختار پلاگین استفاده می کند. در هنگام نصب، کافی است بدنه کدگذاری شده را در پایه قرار داده و با پیچ های خودکار محکم کنید. جداسازی و نگهداری نیز به همان اندازه ساده و سریع است. پنل عملیاتی باید پس از فشار دادن با یک کلید مخصوص بازنشانی شود تا از عملیات غیرمجاز جلوگیری شود و امنیت مدیریت سیستم تضمین گردد.

  5. نشانگر واضح تشخیص وضعیت آسان

  پنل دارای یک چراغ نشانگر هشدار حریق قرمز است که در وضعیت نظارت عادی به طور لحظه ای چشمک می زند و در صورت فعال شدن به رنگ قرمز ثابت در می آید. نمایش وضعیت واضح و بصری است. حتی در محیط های صنعتی کم نور، وضعیت کار و وضعیت هشدار دکمه به راحتی قابل تشخیص است.

  ---

  دستورالعمل های ایمنی ضد انفجار

  این محصول یک دستگاه ضد انفجار ایمنی ذاتی است. الزامات زیر باید در هنگام استفاده به شدت رعایت شوند:

  • باید با یک سد ایمنی که گواهینامه ضد انفجار دریافت کرده است استفاده شود

  • ترمینال های مثبت و منفی ورودی سد ایمنی نباید معکوس شوند

  • هنگامی که چندین سد ایمنی در یک مدار استفاده می شوند، باید در انتهای ورودی به صورت موازی متصل شوند؛ اتصال آبشاری ممنوع است

  • هرگز محفظه دستگاه را با پارچه خشک در محیط های انفجاری پاک نکنید

  • برای تمیز کردن، در منطقه ای با تهویه مناسب و بدون نشت گاز انجام دهید و با پارچه مرطوب و فشرده شده پاک کنید

  • این محصول یک دستگاه یکبار مصرف است؛ پس از آسیب دیدن، قابل تعمیر نیست

  ---

  مشخصات فنی







  پارامتر	مشخصات
  ولتاژ عملیاتی	DC 18-28V (از طریق سد ایمنی)
  جریان آماده به کار	≤0.3mA (24V)
  جریان هشدار	≤1mA (24V)
  علامت ضد انفجار	Ex ib IIC T6 Gb
  روش آدرس دهی	رمزگذار الکترونیکی
  محدوده آدرس دهی	1-200
  چراغ نشانگر	آماده به کار: چشمک زن لحظه ای؛ هشدار: قرمز ثابت
  روش سیم کشی	دو سیمه، بدون قطب
  فاصله انتقال	≤1000m (سطح مقطع هادی ≥1.0mm²)
  دمای عملیاتی	-10°C تا +55°C
  دمای ذخیره سازی	-30°C تا +75°C
  رطوبت نسبی	≤95% (40±2°C)
  ابعاد	90mm×90mm×52mm
  وزن	170g
  فاصله سوراخ نصب	60mm (سازگار با 50mm)
  سیم پیشنهادی	جفت تابیده RVS 2×1.5mm²

  ---

  ارزش کاربردی تجاری

  تضمین ایمنی در مکان های پرخطر: طراحی ضد انفجار ایمنی ذاتی الزامات حفاظت در برابر آتش را برای مناطق خطرناک مانند تاسیسات پتروشیمی و گازی برآورده می کند و به طور موثر خطرات انفجار را از بین می برد.

  کاهش خسارات هشدارهای کاذب: تشخیص هوشمند ریزپردازنده فعال سازی دکمه را به دقت تشخیص می دهد و باعث کاهش وقفه در تولید و تخلیه های غیرضروری ناشی از هشدارهای کاذب می شود.

  صرفه جویی در هزینه های ساخت و ساز: طراحی دو سیمه بدون قطب فرآیندهای سیم کشی را ساده می کند و باعث صرفه جویی در هزینه کابل و نیروی کار می شود؛ قابلیت ارتباط مسافت طولانی نیاز به تجهیزات رله را کاهش می دهد.

  مدیریت کارآمد: بازنشانی با کلید مخصوص از عملیات غیرمجاز جلوگیری می کند؛ ساختار پلاگین نگهداری را تسهیل می کند؛ وضعیت نشانگر واضح، دشواری عملیاتی را کاهش می دهد.

  ---

  دستورالعمل های نصب و استفاده

  1. الزامات سیم کشی: از جفت تابیده RVS 2×1.5mm² استفاده کنید، مقاومت حلقه ≤20Ω

  2. تنظیم آدرس: کد آدرس (1-200) را قبل از نصب با استفاده از یک رمزگذار اختصاصی بنویسید

  3. نصب پایه: پایه را با استفاده از یک جعبه از پیش تعبیه شده یا پیچ های انبساط به دیوار محکم کنید، فاصله سوراخ نصب 60 میلی متر

  4. روش سیم کشی: باس حلقه L1 و L2 را به ترمینال های 1 و 2 وصل کنید، بدون نیاز به قطبیت

  5. نصب بدنه: پس از بازرسی سیم کشی، بدنه دکمه کدگذاری شده را در پایه قرار داده و با پیچ های خودکار محکم کنید

  6. عملیات بازنشانی: پس از هشدار، پنل عملیاتی باید با استفاده از کلید مخصوص بازنشانی شود

  ---

  احتیاط ها

  • باید با یک سد ایمنی استفاده شود؛ هرگز مستقیماً به باس کنترلر وصل نکنید

  • تطابق پارامتر سد ایمنی باید از اصول Uo≤Ui، Io≤Ii، Po≤Pi پیروی کند

  • هرگز دستگاه را در محیط های انفجاری جدا نکنید یا پاک نکنید

  • این محصول یک دستگاه یکبار مصرف است؛ پس از آسیب دیدن، قابل تعمیر نیست

  • نصب باید مطابق با مقررات GB3836.15-2010 باشد و توسط متخصصان انجام شود
