پنل کنترل هوشمند اعلام حریق با ادغام اطفاء حریق گازی

خلاصه ی محصول

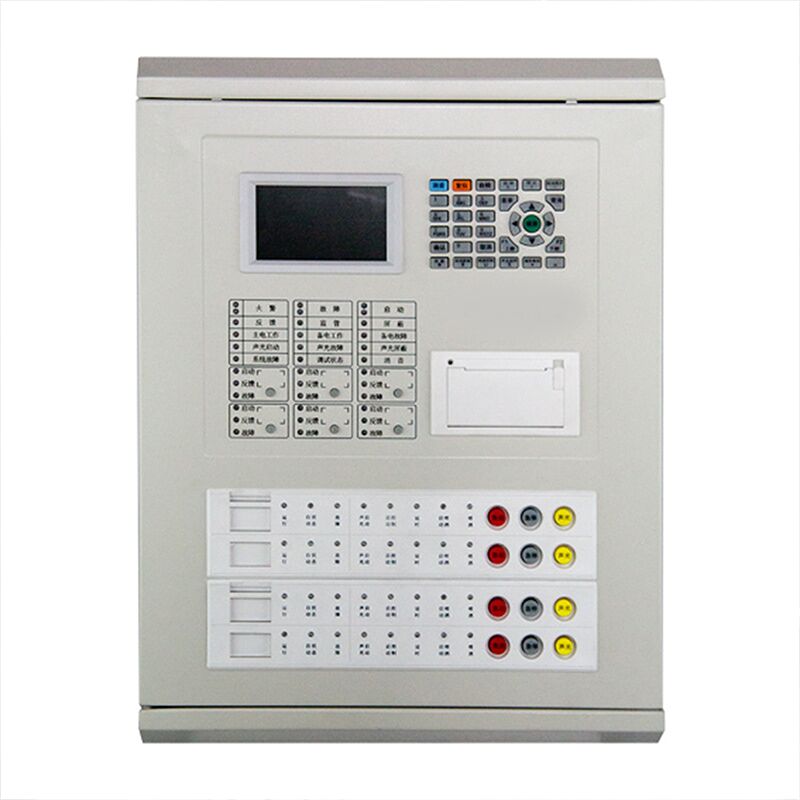

اينJB-QB-QTC5015 پنل کنترل آژیر آتش سوزی (یکپارچه)يه آدم باهوشهسیستم هشدار آتش و کنترل اتصالکه عملکردهای هشدار آتش و کنترل خاموش کردن گاز را در یک واحد ادغام می کند. با ساختار نصب شده روی دیوار و طراحی ماژولاراین دارای یک صفحه نمایش LCD رنگ چین و چاپگر داخلی است.می تواند با آشکارسازان دود، آشکارسازان گرما، نقاط تماس دستی، استروب های صوتی، شاخص های تخلیه گاز و ماژول های ورودی / خروجی متصل شود.پنل کنترل پشتیبانی از کنترل خاموش کردن گاز برای 4 منطقه آتش مستقل و عملکرد هشدار آتش برای 1 حلقه، با حداکثر 255 نقطه قابل دسترسی در حلقه هشدار. این مطابق با استانداردهای GB 4717-2005 و GB 16806-2006 است، مناسب برای هشدار آتش سوزی و کنترل اتصال در مراکز خرید، هتل ها،ساختمان های اداری، مراکز داده، بیمارستان ها، مدارس و تاسیسات صنعتی.

مکان های قابل استفاده

این پانل کنترل به طور گسترده ای در ساختمان های تجاری، عمومی و صنعتی زیر استفاده می شود:

• مجتمع های تجاری: مراکز خرید، فروشگاه های بزرگ، سوپرمارکت ها، فروشگاه های برند

• هتل و رستوران: هتل های ستاره دار، هتل های تجاری، رستوران ها، سالن های جشن، مراکز کنفرانس

• ساختمان های اداری: برج های اداری، مراکز تجاری، دفاتر پارک های صنعتی، ساختمان های دولتی

• آموزش و مراقبت های بهداشتی: بیمارستان ها، مدارس، کتابخانه ها، موزه ها، سینماها، سالن های نمایشگاه

• مراکز داده: اتاق های سرور، مراکز ارتباطی، مراکز داده بانکی، مراکز محاسبات ابری

• تاسیسات صنعتی: کارگاه های کارخانه، انبارها، اتاق های الکتریکی، اتاق های کنترل، کارخانه های تولید

• مراکز حمل و نقل: ترمینال های فرودگاه، ایستگاه های راه آهن، ایستگاه های مترو، مراکز حمل و نقل مسافران

• مکان های ویژه: آرشیو، انبار کالاهای ارزشمند، اتاق های ابزار دقیق، مکان های میراث

مزیت های اصلی

1. فعاليت هاي قوي آلارم و پيوند

این پنل کنترل شامل سیستم هشدار آتش سوزی و کنترل خاموش کردن گاز در یک واحد است که نیاز به کنترل کننده های اضافی خاموش کننده گاز را از بین می برد.کاهش قابل توجهی از هزینه سیستم و فضای نصباز کنترل خاموش کردن گاز برای 4 منطقه آتش مستقل پشتیبانی می کند، که امکان تاخیر در شروع، شروع / توقف اضطراری، فعال سازی strobe صوتی و عملکرد بازخورد تخلیه را فراهم می کند.همچنین دارای یک حلقه هشدار آتش با حداکثر 255 نقطه قابل دسترسی است.، پاسخگویی به الزامات حفاظت از آتش در ساختمان های متوسط تا بزرگ.

2طراحی ماژولار پیکربندی انعطاف پذیر

با اتخاذ ساختار ماژولار پلاگین، پانل شامل بخش اصلی کنترل، بخش حلقه، بخش خط اختصاصی، بخش کنترل خاموش کردن گاز و منبع برق است.ماژول ها می توانند به صورت انعطاف پذیر با توجه به نیازهای پروژه تنظیم شوندتوسعه یا نگهداری بعدی فقط نیاز به وصل کردن یا جدا کردن ماژول های مربوطه بدون جایگزینی کل واحد دارد و به طور قابل توجهی هزینه های ارتقاء را کاهش می دهد.می تواند با حداکثر 6 نقطه کنترل سه سیم اختصاصی با مدار باز و تشخیص مدار کوتاه پیکربندی شود، اطمینان از کنترل قابل اعتماد تجهیزات مهم مانند پمپ های آتش سوزی و فن های دود.

3. رنگ نشان دادن چینی عمل شهودی

مجهز به یک صفحه نمایش LCD رنگین 4 اینچی با رزولوشن 480 × 272 است که نمایش شفاف و بصری را فراهم می کند.رابط کامل منوی چینی اجازه می دهد تا عملیات آسان از طریق دکمه های ساده بدون حفظ دستورات پیچیده. چاپگر میکرو ساخته شده می تواند تمام اطلاعات هشدار، خطا و عملیات را به زبان چینی چاپ کند، که به ثبت وظایف و ردیابی رویدادها کمک می کند.

4. نصب آسان بدون قطب دو بس

با استفاده از فناوری دو بس غیر قطبی برای اتصال دستگاه های ساحلی، دکمه های شروع / توقف اضطراری، شاخص های تخلیه گاز، استروب های صوتی و ماژول های سوئیچ دستی / خودکار می توانند به راحتی متصل شوند.سیم کشی نیازی به تمایز قطبی ندارد، به طور قابل توجهی کاهش دشواری نصب و هزینه های نیروی کار. فاصله ارتباطات می تواند تا 1000 متر برسد، پشتیبانی از پوشش ساختمان بزرگ و کاهش نیاز به تجهیزات رله.

5حفاظت چندگانه امن و قابل اعتماد

این حلقه طراحی انزوا را با عملکرد قوی ضد تداخل اتخاذ می کند ، ثبات و قابلیت اطمینان سیستم را تضمین می کند. این ویژگی دارای سوئیچ قدرت اصلی / آماده اتوماتیک است. قدرت اصلی AC220V است ،و قدرت آماده استفاده می کند 12V/12AH بسته باتری اسید سرب. هنگامی که قدرت اصلی شکست می خورد ، به طور خودکار به قدرت آماده می شود ، که عملکرد سیستم مستمر را تضمین می کند. تشخیص خطای جامع شامل خطای قدرت اصلی ، خطای قدرت آماده ، خطای اتوبوس ،و خطای دستگاه، به سرعت تشخیص و نشان دادن ناهنجاری ها.

6. عملکرد شبکه نظارت متمرکز

از طریق اتوبوس CAN ، می تواند با JB-TG-TC5000 ، JB-LT-TC5200 و سایر پنل های کنترل هشدار آتش سوزی به صورت یک سیستم کنترل هشدار آتش سوزی و خاموش کردن گاز شبکه شود.رابط RS485 می تواند به دستگاه های نمایش گرافیکی در اتاق کنترل آتش برای نظارت از راه دور متمرکز متصل شوداز عملکرد حالت برده پشتیبانی می کند و ساخت شبکه های هشدار آتش نشانی سلسله مراتبی را در مجتمع های بزرگ ساختمان تسهیل می کند.

7برنامه ریزی در محل قابل تنظیم

با قابلیت برنامه نویسی جامع در محل، برنامه نویسی منطق پیوند و ورودی یادداشت چینی می تواند از طریق صفحه کلید پنل کنترل یا اتصال USB به یک کامپیوتر انجام شود.از برنامه نویسی استاندارد و برنامه نویسی آفلاین پشتیبانی می کندفرمول های پیوند از wildcards، منطق AND / OR، شرایط شمارش و سایر روابط منطقی پیچیده پشتیبانی می کنند و نیازهای پیوند شخصی ساختمان های مختلف را برآورده می کنند.

مشخصات فنی

توضیحات بلوک ترمینال

تخصیص آدرس منطقه خاموشی گاز

ارزش کاربرد تجاری

کاهش هزینه سیستم: طراحی یکپارچه هشدار و خاموش کننده گاز نیاز به کنترل کننده های اضافی خاموش کننده گاز را از بین می برد و هزینه های تهیه تجهیزات و فضای نصب را صرفه جویی می کند.

بهبود بهره وری نصب: تکنولوژی دو بس غیر قطبی، فرآیندهای سیم کشی را ساده می کند، به طور قابل توجهی مشکل نصب و هزینه های نیروی کار را کاهش می دهد، چرخه پروژه را کوتاه می کند.

تضمین ایمنی در مناطق حیاتی: عملکرد کنترل خاموش کردن گاز 4 منطقه برای مراکز داده، بایگانی ها، اتاق های ابزار دقیق و سایر مکان هایی که نیاز به خاموش کردن گاز دارند مناسب است.فراهم کردن کنترل دقیق و قابل اعتماد آتش سوزی.

مدیریت مناسب: صفحه نمایش بزرگ چینی برای عملکرد بدیهی؛ چاپگر داخلی برای ضبط در زمان واقعی، تسهیل مدیریت وظیفه؛ مجوز عملیات چند سطحی از عملیات غیر مجاز جلوگیری می کند.

گسترش انعطاف پذیر: طراحی ماژولار از گسترش بعدی پشتیبانی می کند؛ عملکرد شبکه امکان ایجاد شبکه های حفاظت از آتش به صورت سلسله مراتبی را فراهم می کند و نیازهای توسعه مرحله ای و ارتقاء عملکردی را برآورده می کند.

دستورالعمل نصب و استفاده

1. شرایط نصب: دمای کار 0°C تا +40°C، رطوبت نسبی ≤95٪ بدون فشرده سازی، فقط برای استفاده در داخل خانه

2. روش نصب: نصب روی دیوار، ابعاد 385mm × 134mm × 510mm

3. الزامات سیم کشی:

   • اتوبوس: ≥1.0mm2 RVS جفت خم شده، مقاومت ≤20Ω

   • خط برق: ≥2.5mm2 سیم RV

   • خط کنترل اختصاصی: ≥1.0mm2 سیم RV

   • سیم زمین: سیم مس ۴٫۰ میلی متر مربع، مقاومت زمین <۴Ω

4. یادداشت های کمیسیون: هنگام راه اندازی توابع خاموش کردن گاز، تمام اتصالات دریچه های سولنویدی را قطع کنید یا حالت کار را به حالت راه اندازی تنظیم کنید تا از تخلیه تصادفی جلوگیری شود.

5. سطح عملیات: سطح 1 (عملیات اساسی) ، سطح 2 (تنظیمات کاربر) ، سطح 3 (تنظیمات سیستم) ، پس از 30 ثانیه بدون عملکرد به طور خودکار خارج می شود

احتیاط ها

• این پنل کنترل فقط برای استفاده در داخل خانه است؛ در محیط های مرطوب، دمای بالا، گرد و غبار یا خوردنی نصب نکنید

• در هنگام راه اندازی یا نگهداری قطعات خاموش کننده گاز، اتصالات دریچه های سولنویدی را قطع کنید یا به حالت راه اندازی تنظیم کنید.

• همیشه با استفاده از یک مولتی متر برای بررسی ایمنی قبل از اتصال کویل های شیر سولینوئید

• کنترل کننده باید به درستی به زمین متصل شود تا ایمنی را تضمین کند.

• نگهداری و تعمیر فقط توسط تکنسین های واجد شرایط انجام می شود

• در صورت هشدار، اول دکمه "صمت" را فشار دهید، وضعیت آتش را تایید کنید، سپس به ترتیب کار کنید
