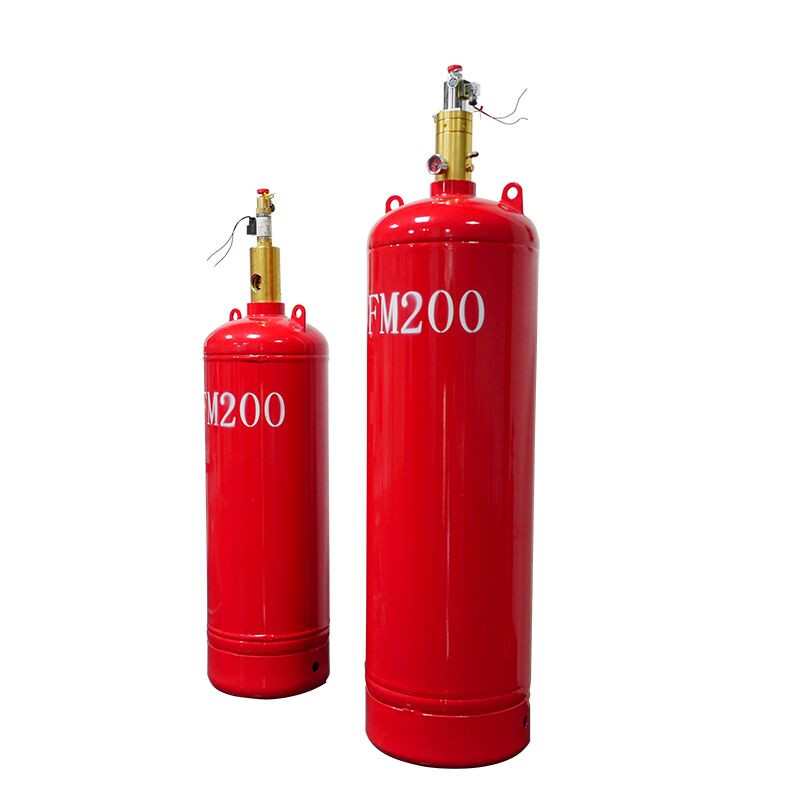

مخزن سرکوب آتش فولادی درجه حرفه‌ای / سازگار با FM200

بطری گاز شبکه لوله FM200

معرفی کامل سیستم:


سیستم خاموش کننده آتش اتوماتیک HFC-227ea (FM200) یک راه حل جامع خاموش کننده آتش مبتنی بر گاز است. سیستم کامل شامل اجزای زیر است:

• مجموعه های سیلندر و براکت های نصب مواد آتش نشانی

• سیتی از بطری های گاز و دریچه های مخزن

• دریچه های کنترل مایع و دریچه های کنترل گاز

• دستگاه های محرک و لوله های کنترل گاز

• دسته بندی ها، دریچه های انتخاب، تیز، تیز های کاهش دهنده، آرنج ها و آرنج های کاهش دهنده

• فلنج ها، دریچه های ایمنی و دستگاه های بازخورد سیگنال

• شبکه های لوله و نوزل های تخلیه

• دستگاه های تشخیص آتش و پانل های کنترل آتش خاموشی گاز

• آژیرهای صوتی و تصویری، زنگ های هشدار، شاخص های تخلیه و دکمه های شروع/پایان اضطراری

مجموعه سیلندرهای مواد آتش نشانی

1) هدف

این مجموعه سیلندر برای ذخیره HFC-227ea (FM200) ماده خاموش کننده آتش طراحی شده است. این چندین عملکرد ضروری از جمله مهر و موم عامل، آزادسازی کنترل شده، پر کردن مجدد، کاهش فشار بیش از حد،و نشانگر فشار.

2) ساختار

مجموعه سیلندر شامل یک دریچه مخزن، یک لوله سیفون و یک مخزن است.

• مخزن:يه بطری فولادي جوش شده و قابل پر کردن دوباره که با پوشش اپوکسي قرمز براي مقاومت در برابر خوردگي تميز شده

• دریچه مخزن:شامل بدن شیر، دستگاه کاربری، پیستون، شاخص فشار و دستگاه کاهش فشار است. پس از جمع آوری با لوله سیفون، شیر مخزن بر روی باز شدن سیلندر نصب می شود.این می تواند به صورت پنوماتیک (از طریق فشار نوتروژن) یا به صورت دستی برای آزاد کردن عامل خاموش کننده فعال شود..

3) پارامترهای فنی اصلی

4) دستورالعمل نصب

1. موقعیت:محل نصب باید با نقشه های طراحی مطابقت داشته باشد. بطری ها باید به ترتیب مشخص شده با شماره شناسایی خود ترتیب داده شوند.تفاوت ارتفاع بین بطری ها نباید بیش از 20 میلی متر باشد.حداقل فاصله ۱.۰ متر بین طرف کار و هر دیواره یا بین طرف های کار مجاور باید حفظ شود.

2. عملیات اضطراری دستی:در شرایط اضطراری، پین ایمنی را از محرک بردارید، یک به یک دست دستی را فعال کنید و اهرم کام را برای باز کردن تمام دریچه های مخزن و آزاد کردن عامل خاموش کنید.

5) دستورالعمل های نگهداری

یک بازرسی بصری در هر ماه انجام شود. مجموعه سیلندر تنها در صورتی می تواند استفاده شود که شرایط زیر تایید شود:

• بدون تغییر شکل یا آسیب مکانیکی

• بدون زنگ و خوردگی سطح قابل مشاهده

• پوشش حفاظتی هنوز سالم است

• کلاه ایمنی و مهر و موم دستکاری در محل و بدون آسیب است

6) نکته مهم

پین ایمنی در شیر مخزن به طور خاص طراحی شده است برای قفل کردن اهرم کام در موقعیت.فقطدر صورت نیاز به حرکت دستی دریچه مخزن. قفل کردن اهرم کامنهدر هنگام کار کردن سیستم اتوماتیک با عملکرد طبیعی نیتروژن-پنیوماتیک دریچه مخزن تداخل داشته باشد.

پارامترهای دقیق:
