سیستم اطفاء حریق گازی هپتافلوئوروپروپان کابینتی با ظرفیت ذخیره سازی 2 لیتر، فشار ذخیره سازی 1.6 مگاپاسکال برای محیط های 0 تا 50 درجه سانتیگراد

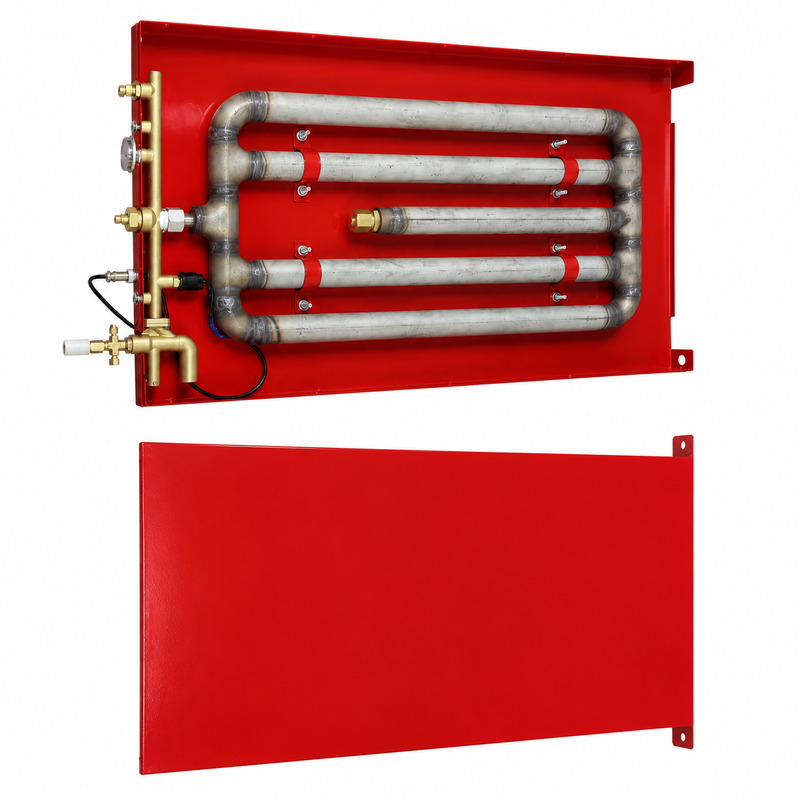

واحد سرکوب آتش خودکار کابینت (HFC-227ea / FM200)

معرفی محصول

عامل اطفاء حریق مورد استفاده در این سیستم HFC-227ea (که با نام FM200 نیز شناخته می شود) است، یک عامل پاک کننده گاز که مکانیسم های اطفاء شیمیایی و فیزیکی را ترکیب می کند. این ماده بی رنگ، بی بو، کم سمیت، غیر رسانا است و هیچ اثری از خود باقی نمی گذارد، بنابراین برای تجهیزات الکترونیکی حساس و دارایی های ارزشمند ایمن است. این ماده به طور موثری آتش سوزی های کلاس B (مایعات قابل اشتعال)، کلاس C (گازهای قابل اشتعال) و آتش سوزی های الکتریکی را در غلظت های طراحی نسبتاً پایین خاموش می کند.

این واحد شامل دو نوع آشکارساز آتش یکپارچه است: یک حباب شیشه ای حساس به دما و یک لوله تشخیص آتش انعطاف پذیر. این طراحی نیاز به آشکارسازهای دود خارجی، آشکارسازهای حرارتی یا یک پنل کنترل آتش جداگانه را از بین می برد و معماری سیستم را به طور قابل توجهی ساده کرده و هزینه های نصب را کاهش می دهد. راه حل ما دقت تشخیص برتر، سازگاری بیشتر با نصب کابینت، استفاده کارآمد از فضا و عدم تداخل با اجزای موجود کابینت را ارائه می دهد.

اصل کار

سیستم سرکوب آتش خودکار کابینت دارای دو روش فعال سازی مستقل حساس به دما است:

1. فعال سازی حباب شیشه ای حساس به حرارت – هنگامی که دمای محیط در داخل محفظه محافظ به دمای شکست درجه بندی شده حباب شیشه ای (استاندارد 68 درجه سانتیگراد، قابل تنظیم بر اساس درخواست) می رسد، حباب می ترکد و بلافاصله شیر تخلیه را باز می کند. عامل FM200 تحت فشار بلافاصله از طریق نازل آزاد می شود و به سرعت منطقه محافظت شده را خنک کرده و آتش را سرکوب می کند.

2. فعال سازی لوله تشخیص آتش – لوله تشخیص انعطاف پذیر هم به عنوان سنسور آتش و هم به عنوان خط تخلیه عمل می کند. هنگامی که لوله در معرض منبع آتش قرار می گیرد (دمای فعال سازی: 160 درجه سانتیگراد ± 10 درجه سانتیگراد)، گاز داخلی به سرعت منبسط می شود و باعث می شود لوله در نقطه بالاترین دما بترکد. این افت فشار باعث فعال شدن شیر سیلندر می شود و عامل اطفاء حریق مستقیماً از طریق دهانه ترکیده تخلیه می شود و سرکوب هدفمند را دقیقاً در جایی که مورد نیاز است ارائه می دهد.

کاربردهای معمول

1. کابینت های سرور در اتاق های IT و کامپیوتر

2. محفظه تجهیزات مخابراتی و ارتباطی

3. کابینت های کنترل سیستم های بانکی و مالی

4. پنل های کنترل الکتریکی و ماشین آلات در صنایع مختلف

پارامترهای فنی اصلی و ویژگی ها:
مشخصات مدل سیستم اطفاء حریق گازی هپتافلوروپروپان برای کابینت ها:

واحد سرکوب آتش کابینت برای نصب کشویی در داخل کابینت های استاندارد طراحی شده است. واحد را با استفاده از ریل های داخلی کابینت یا سینی پشتیبانی محکم کنید و آن را با پیچ از طریق دو سوراخ نصب روی پنل جلویی ثابت کنید.

2. مونتاژ آزادسازی حرارتی و مسیریابی لوله تشخیص
مونتاژ آزادسازی حرارتی باید با استفاده از لوازم جانبی ارائه شده به کابینت ثابت شود. لوله تشخیص آتش باید در الگوی S شکل مسیریابی شود، با اولویت پوشش مناطقی که بیشتر در معرض خطرات آتش سوزی هستند، و با بست های کابل محکم شود.

3. اقدامات احتیاطی قبل از نصب
پرسنل نصب، راه اندازی و نگهداری باید کاملاً با ساختار واحد، اصول کار، مشخصات عملکرد و عملکردهای اجزای شیر آشنا باشند.

واحد باید دور از نور مستقیم خورشید و منابع حرارتی نصب شود.

• اطمینان حاصل کنید که واحد از لرزش و ضربه مکانیکی محافظت می شود.

• واحد را با استفاده از براکت های مناسب در داخل منطقه محافظت شده محکم کنید.

• 4. اتصالات اجزا

• رابط ها

: واحد دارای رابط لوله مسی، سوئیچ روشن/خاموش، گیج فشار، دستگاه بازخورد سیگنال، پورت لوله تشخیص، مونتاژ حباب شیشه ای و نازل تخلیه (پنل جلویی) است.

• نصب لوله تشخیص: درپوش پورت دریچه گاز را بردارید، لوله تشخیص را در کانکتور پین دار قرار دهید و درپوش مسی را محکم ببندید. لوله را همانطور که در بالا توضیح داده شد مسیریابی کنید. انتهای لوله با یک درپوش استاندارد خاتمه می یابد.

• بازخورد سیگنال: دستگاه بازخورد سیگنال را مطابق با علامت گذاری ترمینال به سیستم نظارت وصل کنید.

• برنامه زمان بندی نگهداری و بازرسییک سرپرست نگهداری تعیین شده باید برای نظارت بر بازرسی های منظم منصوب شود و تمام فعالیت ها به درستی مستند شوند.

الف. بازرسی های دو بار در هفته (دو بار در هفته):

مطمئن شوید که خوانش گیج فشار در محدوده سبز (عادی) قرار دارد.

تأیید کنید که سوئیچ شیر مخزن در موقعیت "روشن" قرار دارد.

• هرگونه ناهنجاری یا آسیب قابل مشاهده را بررسی کنید.

• ب. بازرسی های فصلی:

• اطمینان حاصل کنید که تمام اجزا عاری از آسیب مکانیکی، خوردگی و تخریب پوشش هستند.

تأیید کنید که برچسب های پلاک خوانا باقی می مانند.

• تأیید کنید که مخزن عامل، لوله تشخیص، شلنگ تخلیه و نازل محکم و به درستی متصل شده اند.

• ج. بازرسی جامع سالانه:

• یک بررسی وزن سیلندر عامل برای تأیید حجم محتویات انجام دهید. محدوده قابل قبول: ≥ (حجم سیلندر × 1.15 گرم بر لیتر) × 90%. در صورت پایین بودن از این حد، مجدداً پر کنید.

اگر گیج فشار خارج از منطقه سبز قرار گرفت، یک بررسی وزن انجام دهید. اگر افت عامل بیش از 10٪ باشد، عامل را دوباره پر کرده و سیستم را مجدداً تحت فشار قرار دهید.

• لوله تشخیص را از نظر تغییر شکل، خوردگی، آسیب فیزیکی یا علائم پیری بازرسی کنید.

• نگهداری سیلندر باید مطابق با مقررات محلی قابل اجرا برای مخازن تحت فشار (مانند "مقررات نظارت ایمنی برای سیلندرهای گاز") باشد.

• اطلاعیه ایمنی:

•   پرسنل غیرمجاز نباید به هیچ یک از اجزای این سیستم سرکوب آتش دست بزنند یا تنظیم کنند تا از فعال شدن تصادفی جلوگیری شود.

بسته بندی و حمل و نقلبرای اطمینان از اینکه سفارش شما در شرایط عالی دریافت می شود، ما یک پروتکل بسته بندی دقیق را اجرا می کنیم:

بسته بندی داخلی:

هر واحد سرکوب آتش کابینت به صورت جداگانه در فیلم محافظ ضد الکتریسیته ساکن پیچیده می شود تا از ورود گرد و غبار و خراش های سطحی جلوگیری شود. تمام اجزای حساس، از جمله گیج فشار و لوله تشخیص، با مواد بالشتکی اضافی برای جلوگیری از حرکت در حین حمل و نقل محکم می شوند.

بسته بندی خارجی:
واحد در داخل یک کارتن سفارشی طراحی شده و سنگین با فوم های داخلی با چگالی بالا که با شکل محصول مطابقت دارند، قرار می گیرد و جذب ضربه و مقاومت در برابر لرزش استثنایی را فراهم می کند.

جعبه چوبی (جعبه چوبی):
برای محموله های بین المللی، تمام واحدها با جعبه های چوبی درجه صادراتی ساخته شده از چوب خشک شده در کوره و تیمار شده با حرارت مطابق با استانداردهای ISPM 15 تقویت می شوند. جعبه دارای:

بالشتک فوم داخلی برای محافظت بیشتر در برابر ضربه
بندهای محکم و گوشه های تقویت شده با فولاد برای یکپارچگی ساختاری

• برچسب های حمل و نقل واضح ("شکننده"، "این طرف بالا"، "خشک نگه دارید") برای مدیریت صحیح لجستیک

• مزایای حمل و نقل:

• زمان تحویل استاندارد: 15-30 روز بسته به تعداد سفارش

گزینه های حمل و نقل انعطاف پذیر: حمل و نقل دریایی، حمل و نقل هوایی یا پیک (DHL، FedEx، UPS)

• بارگیری کامل کانتینر (FCL) و بارگیری کمتر از کانتینر (LCL) هر دو پشتیبانی می شوند

• اسناد صادراتی حرفه ای ارائه شده: فاکتور تجاری، لیست بسته بندی، بارنامه و گواهی مبدا

• بسته بندی قوی ما تضمین می کند که تجهیزات شما با خیال راحت به مقصد می رسند، چه به خاورمیانه، آسیای جنوب شرقی، آفریقا یا سایر بازارهای جهانی ارسال شود.
