لوله اتوماتیک سیستم آتش نشانی fm200 - آزادسازی مستقیم برای حفاظت در برابر آتش کابینت برق

1. بررسی اجمالی محصول

1.1 مشخصات فنی

نکات مهم در مورد محاسبه پوشش:

• هنگام محاسبه حجم فضای محافظت شده، تمام تجهیزات داخل آن (مثلاً بلوک موتور، باتری ها یا قفسه ها) را در نظر بگیرید. حجم تجهیزات را کم نکنید.

• این سیستم برایفضاهای بسته. منافذ جزئی، جریان هوای زیاد یا تهویه فعال ممکن است به طور قابل توجهی اثر اطفاء را کاهش دهند.

• رفتار آتش شامل متغیرهای زیادی است که پیش بینی آنها دشوار است. بنابراین، خاموش کردن موفقیت آمیز را نمی توان تحت همه شرایط تضمین کرد.

• مهار آتش موثر به عوامل متعددی فراتر از کمیت عامل بستگی دارد، از جمله:

  • هندسه فضا و درجه محصور شدن

  • گردش هوا و تهویه

  • دمای محیط

• برای انتخاب بهینه سیستم (نوع عامل، مقدار پر کردن و روش نصب)، با تیم فنی ما مشورت کنید.

کاربردهای نامناسب:
این سیستم استمناسب نیستبرای:

• مواد شیمیایی که بدون هوا به سرعت اکسید می شوند (مانند نیترات سلولز، باروت)

• فلزات فعال (به عنوان مثال، لیتیوم، سدیم، پتاسیم، منیزیم، تیتانیوم، زیرکونیوم، اورانیوم، پلوتونیوم)

محدودیت های استفاده:

• این سیستم استخاموش کننده قابل حمل نیست. سعی نکنید آن را به صورت دستی کار کنید یا عامل را با دست هدایت کنید.

• از این سیستم استفاده کنیدفقطهمانطور که در این راهنما توضیح داده شده است.

1.2 عملیات سیستم

لوله اطفاء حریق اتوماتیک به طور خاص برای محافظت از محفظه های کوچک با خطر آتش سوزی بالا طراحی شده است. عمل می کندبدون هیچ منبع تغذیه خارجیو صرفاً با تشخیص حرارت فعال می شود.

هنگامی که دمای داخل محفظه محافظت شده تا آستانه بحرانی افزایش می یابد، لوله تشخیص در نقطه ای که گرما شدیدتر است ذوب می شود. این منفذی ایجاد می‌کند که کل عامل خاموش کننده را مستقیماً روی منبع آتش آزاد می‌کند و سرکوب سریع و هدفمند را انجام می‌دهد.

1.3 برنامه های کاربردی سیستم

بر اساس حجم محافظت شده، این سیستم برای کاربردهای زیر مناسب است (و می تواند از آن فراتر رود):

• دریایی: محفظه موتور قایق

• وسایل نقلیه در جاده: اتومبیل، SUV، ون، RV، مینی بوس

• وسایل نقلیه خارج از جاده: ATV، تراکتور، لیفتراک، تجهیزات ساختمانی، چرخ دستی گلف، چمن زنی

• زیرساخت های الکتریکی: تابلو برق، جعبه فیوز، رک سرور، کابینت برق

2. ساختار سیستم

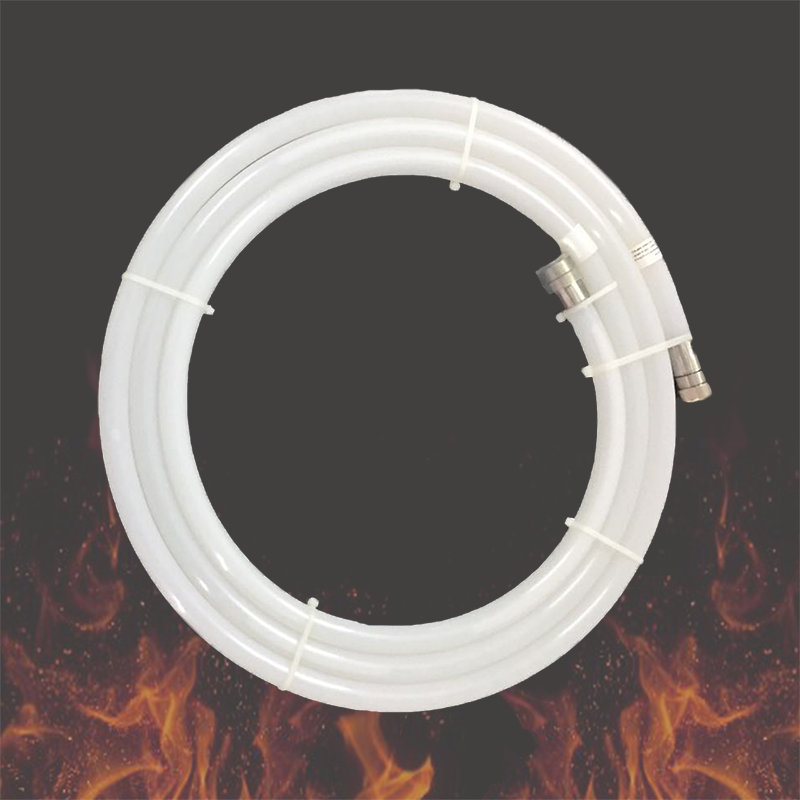

2.1 لوله فشار

لوله فشار خدمت می کندعملکرد دوگانه- هم به عنوان یک مخزن ذخیره و هم به عنوان عنصر تشخیص. ماده خاموش کننده مستقیماً در داخل لوله ذخیره می شود.

خواص مواد:
این لوله از یک پلاستیک تخصصی ساخته شده است که در برابر حرارت تثبیت شده و در برابر اشعه ماوراء بنفش مقاوم است. مقاومت عالی در برابر:

• اکثر الکل ها، بازها و آب

• اترها، کتون ها و هیدروکربن ها

• روغن های معدنی، سوخت های استاندارد، محلول های نمک و اسیدهای آلی

سازگاری شیمیایی:
برای کاربردهایی که شامل اسیدهای معدنی، فنل یا سایر مواد شیمیایی تهاجمی است، لطفاً قبل از نصب با تیم فنی ما مشورت کنید.

اقدامات احتیاطی:

• لوله استهمیشه تحت فشار- با احتیاط رفتار کنید

• انجام دهیدنهآسیب، سوراخ کردن، انداختن یا پرتاب لوله.

• در حین حمل و نقل: ایمن در برابر حرکت؛ اجتناب از اصطکاک زمین

• انجام دهیدنهتلاش برای تعمیر لوله آسیب دیده

• در مکانی خشک و دارای تهویه مناسب دور از موارد زیر نگهداری شود:

  • منابع گرمای قوی

  • مواد شیمیایی تهاجمی (مواد سوزاننده یا خورنده)

  • اشیاء تیز

  • لرزش یا بارگذاری سنگین

همیشه فرض کنید لوله تحت فشار استمگر اینکه خالی بودن تایید شود.

2.2 عامل اطفاء حریق - HFC-227ea یا Novec 1230

اطلاعات بهداشتی و ایمنی:

اگرچه این عامل به عنوان غیر سمی طبقه بندی می شود، اما باید از قرار گرفتن در معرض غیر ضروری خودداری شود:

• هیچ فردی نباید در معرض دید باقی بماندبه مدت بیش از 5 دقیقه حتی در غلظت های کمتر از سطوح خطرناک.

• پس از ترخیص، عامل در ساعت آزاد می شودفشار بالا و دمای بسیار پایین.

فاصله های نصب ایمن:

• حداقل حفظ کن1 متراز هر ایستگاه کاری دائمی مگر اینکه سیستم محصور باشد یا موانعی برای جلوگیری از تخلیه عامل به پرسنل نصب شده باشد.

خطر خفگی:

• به صورت گازی، عامل استسنگین تر از هوا. ممکن است در نواحی کم یا محصور انباشته شود و منجر به کمبود اکسیژن و خفگی شود.

• پس از تخلیه سیستم، منطقه را به طور طبیعی یا مکانیکی تهویه کنید.وارد نشویدتا تهویه کامل شود.

ملاحظات اشغال:
اگر افراد به طور مرتب در منطقه حفاظت شده حضور دارند، با ما مشورت کنید تا مطمئن شوید طراحی سیستم از تجاوز بیش از حد غلظت ایمن در حین تخلیه جلوگیری می کند.

خطرات استنشاق:

• بخارات را تنفس نکنید. قرار گرفتن در معرض غلظت بالا ممکن است باعث شود:

  • از دست دادن موقت فعالیت عصبی، بی حسی، سرگیجه، گیجی

  • از دست دادن هماهنگی، خواب آلودگی، بی هوشی

  • ضربان قلب نامنظم، تپش قلب، غش، ضعف

• غلظت زیاد ممکن است بدون هشدار باعث مرگ شود.

یخ زدگی و محافظت از چشم:

• عامل مایع می تواند باعث شودسرمازدگیدر تماس با پوست یا چشم

• همیشه بپوشید:

  • دستکش های محافظ(نوع غیر قابل نفوذ) هنگام رسیدگی به نشتی

  • عینک ایمنی با سپر جانبیدر حین نصب، بازرسی یا نگهداری

هشدار تجزیه حرارتی:

• این عامل تحت قرار گرفتن طولانی مدت در دمای بالا تجزیه می شود و محصولات جانبی سمی (هیدروژن هالیدها) را تشکیل می دهد.

• پس از آتش سوزی، فوراً تهویه کنید تا از قرار گرفتن طولانی مدت عامل در معرض گرما خودداری کنید.

• از سیستم استفاده کنیدفقطبه روشی که سازنده تعیین کرده است.

2.3 فشار سنج

فشار فعلی سیستم را می توان مستقیماً از فشارسنج که روی اتصالات لوله نصب شده است، خواند.

2.4 اتصالات لوله

• لوله در هر دو انتها با مهر و موم شده استاتصالات فولادی ضد زنگبرای حفظ فشار

• یکی از اتصالات گیج فشار را در خود جای می دهد. دیگری با یک پیچ آب بندی مهر و موم شده است.

• اتصالات همچنین امکان اتصال به یک اختیاری را فراهم می کندسوئیچ فشارکه فشار داخلی را کنترل می کند و پس از تخلیه، سیگنالی را به پانل هشدار یا دستگاه خارجی (مثلاً برای قطع برق) ارسال می کند.

مهم:

• انجام دهیدنهسعی کنید اتصالات را در حالی که لوله تحت فشار است جدا کنید.

• از قطعات فلزی در برابر مواد خورنده در هنگام نگهداری و حمل و نقل محافظت کنید.

3. نصب و راه اندازی

3.1 نصب محصول

باز کردن بسته بندی:

• لوله با اتصالات کابلی در داخل بسته بندی محکم شده است. کراوات را قطع کنیدبا دقتبرای آزاد کردن لوله

• بالشتک های سیلیکونی یا پلاستیکی را از اتصالات یا سطح لوله جدا کنید.

لوازم جانبی نصب:

• اتصالات کابل نصب گنجانده شده است. سایر روش‌های نصب (مثلاً گیره‌های فلزی عایق‌شده با لاستیکی) ممکن است مورد استفاده قرار گیرند، به شرطی که برای محیط محفظه مناسب باشند.

• توصیه می شود: برای جلوگیری از جدا شدن لوله در هنگام آتش سوزی از پایه های بادوام و مقاوم در برابر حرارت استفاده کنید.

• استفاده نکنیدمواد چسباننده فلزی (گیره های فولادی، سیم، ورق فلزی) که ممکن است در تماس مستقیم با لوله قرار گیرند.

مسیریابی لوله:

• شکل لوله هنگام بسته شدن استمشخص نشده است- می توان آن را با طرح محوطه سازگار کرد.

برچسب هشدار:

• برچسب هشدار را روی a بمالیدسطح صاف و قابل مشاهده.

• قبل از استفاده سطح را کاملاً تمیز کنید.

• انجام دهیدنهبرای مناطقی که به دمای بالا می رسند (مثلاً بلوک موتور) اعمال شود.

3.2 دستورالعمل نصب

1. موقعیت یابی: سیستم را تا حد امکان نزدیک به مناطق پرخطر قرار دهید.

2. از موانع دوری کنید: در پشت موانعی که می توانند مانع از نفوذ عامل و کاهش اثر خاموشی شوند، نصب نکنید.

3. با احتیاط رفتار کنید: از تماس با اجسام تیز خودداری کنید. به شدت خم نشوید و لوله را نشکنید.

4. نصب ایمن: سیستم را محکم ببندید تا نتواند حرکت کند. حداکثر فاصله بین پایه ها:25 سانتی متر.

5. لنگر به قطعات جامد: فقط به اجزای ساختاری ثابت بچسبانید – هرگز به قطعات متحرک (مانند فن موتور). اطمینان حاصل کنید که بست ها در طول کارکرد خودرو دست نخورده باقی می مانند.

6. پاکسازی منبع حرارت: لوله را در تماس مستقیم یا بلافاصله در مجاورت قطعات بیش از حد قرار ندهید80 درجه سانتی گراددر حین کار (به عنوان مثال، بلوک موتور، توربوشارژر، لوله های اگزوز، سلف).

7. حفاظت از محیط زیست: از قرار گرفتن در معرض مواد شیمیایی تهاجمی و شرایط جوی مستقیم خودداری کنید.

8. از آسیب دیدن سایر تجهیزات خودداری کنید: مطمئن شوید که نصب به قطعات اطراف آسیب نمی رساند.

9. هشدار تماس گالوانیزه/روکش اندود: انجام دهیدنهاجازه دهید لوله با اجسام گالوانیزه یا روکش روی تماس پیدا کند، زیرا ممکن است باعث خوردگی گالوانیکی شود و منجر به تخریب و خرابی لوله شود.

3.3 هشدارها

• استفاده کنیدفقط اجزای اصلی. تعویض قطعات با اقلام غیر تایید شده گارانتی را باطل می کند، ممکن است باعث اختلال در عملکرد سیستم شود و خطرات ایمنی را به همراه داشته باشد.

• سیستم یک استواحد مستقل. انجام دهیدنهچندین واحد را به هم متصل کنید

• سیستم استسازگار نیستبا سایر سیستم های اطفاء حریق سعی نکنید به هم متصل شوید.

• نصب باید توسطپرسنل واجد شرایط 18 سال یا بالاتر. جابجایی نادرست ممکن است باعث اختلال در عملکرد و به خطر افتادن ایمنی شود.

4. تعمیر و نگهداری

4.1 نگهداری و ماندگاری

• سیستم نیاز داردبدون تعمیر و نگهداری معمولی خاص.

• توصیه می شود: بازرسی دوره ای بصری برای بررسی:

  • سطح فشار

  • سفتی مناسب

  • علائم مالش یا سایش

• ماندگاری: 10 سال (ممکن است بسته به شرایط کاربرد کوتاهتر باشد).

4.2 دفع محصول

• یک سیستم تخلیه از قطعات فلزی و پلاستیکی تشکیل شده است.

• مطابق بامقررات محلی مدیریت زباله.

• برای بازیافت مناسب، سیستم های شارژ شده را به تامین کننده محلی خود برگردانید.

4.3 بازرسی بصری

در حین جابجایی، ممکن است مشاهده کنیدحباب هایی که در داخل لوله حرکت می کنند- این نشان دهنده حضور عامل و عملکرد سیستم است.

بازرسی برای:

• شیارهای عمیق، علائم کرنش یا فرورفتگی روی لوله

• خوردگی قطعات فلزی

• هرگونه نشانه نشتی در اطراف اتصالات

4.4 بازرسی فشار

• با توجه به خواص فیزیکی عامل،فشار با دمای محیط تغییر می کند:

  • دمای بالاتر → فشار بیشتر

  • دمای بسیار پایین → فشار بخار ممکن است به صفر نزدیک شود

4.5 هشدار – چه زمانی باید تعویض شود

بلافاصله سیستم را تعویض کنید اگر:

• تخلیه یا تخلیه شده است

• در معرض آتش مستقیم قرار گرفته است

• لوله همانطور که در بخش 4.3 توضیح داده شده است، آسیب را نشان می دهد

• قطعات فلزی خوردگی یا آسیب قابل مشاهده را نشان می دهند

اعمال ممنوع:

• انجام دهیدنهگیج فشار، پیچ آب بندی یا سوئیچ فشار را باز کنید.

• انجام دهیدنهسیستم را اصلاح یا تعمیر کنید—تنها پرسنل واجد شرایط می توانند سرویس را انجام دهند.

• تغییرات غیرمجاز گارانتی را باطل می کند و ممکن است باعث آسیب شود.

احتیاط سیستم داغ:

• اگر سیستم در معرض دماهای بالا (مثلاً کارکرد موتور) قرار گرفته باشد، فشار داخلی ممکن است بیشتر شود15 بار-نزدیک شدن به فشار ترکیدگی

• انجام دهیدنهاعمال تنش مکانیکی به یک سیستم داغ قبل از دست زدن صبر کنید تا خنک شود.

5. سلب مسئولیت

تامین کننده و سازنده بایدمسئول شناخته نمی شودبرای هر گونه جراحت، خسارت جانی، خسارت مالی، یا ضرر مالی ناشی از:

• عدم پیروی از دستورالعمل های نصب، بهره برداری یا نگهداری در این راهنما

• عدم رعایت هشدارهای ایمنی

• تغییرات غیرمجاز یا استفاده از اجزای غیر اصلی
