نوع شبکه لوله سیستم اطفاء حریق خودکار IG100

توضیحات:

IG100 از 100% نیتروژن تحت فشار، که 78% اتمسفر را تشکیل می دهد، به عنوان عامل خاموش کننده استفاده می کند. پتانسیل تخریب لایه ازن (ODP) و پتانسیل گرمایش جهانی (GWP) صفر است. زمان ماندگاری اتمسفر بدون هیچ گونه اثرات نامطلوب بر محیط زیست صفر است.این به طور کامل مفهوم طراحی سیستم اطفاء حریق را در دوره جدید ادغام می کند، به طوری که محصول با موفقیت عملکرد حفاظت از محیط زیست و آتش نشانی کارآمد را داشته باشد.

IG100ویژگی ها:حفاظت از محیط زیست اکولوژیکی زمین،سایمنی و بهداشت در بینایی اختلال ایجاد نمی کندبدون لکه ناشی از عامل خاموش کننده، با دوام اثر آتش نشانی. نیتروژن را می توان از هوا جدا کرد و با هزینه ای ارزان از منابع مختلف تولید کرد.

همراه با دستگاه خاموش کننده و لوازم جانبی الکترونیکی، کل سیستم می تواند به طور خودکار فعال شود. این می تواند وضعیت منطقه حفاظتی را از طریق آشکارسازها نظارت کند و سپس می تواند به طور خودکار دستگاه خاموش کننده را از طریق محرک برقی راه اندازی کند. بنابراین کل سیستم می تواند به طور کامل به اتوماسیون برسد. بنابراین، می‌تواند از این که کسی متوجه آتش سوزی در هنگام وقوع آن نشود، جلوگیری می‌کند و همچنین باعث صرفه‌جویی زیادی برای اشتغال برای نظارت بر منطقه حفاظتی می‌شود.

مدیریت مناطق چندگانه نیز در کنترل ایمن کل سیستم است. ما می توانیم از یک سیستم برای محافظت از چندین منطقه استفاده کنیمتوزیع می کنددریچه ها می تواندساختنکل سیستم جایگزین با هدف مناطق حفاظتی مختلف. عامل را می توان به محل وقوع آتش سوزی تخلیه کرد. خاموش کردن آتش در زمان کوتاه بسیار کارآمد خواهد بود. نکته ای که باید به آن اشاره کرد این است که یک اتاق کوچک باید برای ذخیره سازی کل سیستم آماده شود.

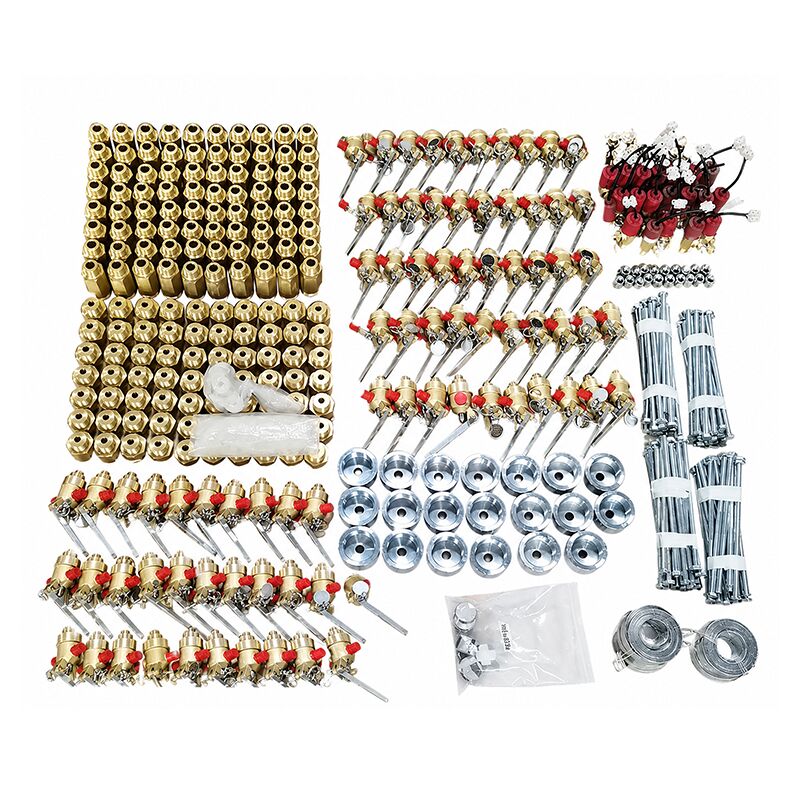

اجزای سیستم، ساختار و پارامترها:

1. بسته سیلندر عامل اطفاء حریق:

ساختار: گروه سیلندر اطفاء حریق مخلوط گاز IG541 شامل ظروف اطفاء حریق و ذخیره سازی، شیرهای ظرف، دستگاه های امداد ایمنی، فشارسنج ها و غیره است.

2. شیر ظرف

2.1 شماتیک ساختاری (شکل زیر را ببینید)

2.2 پرفور اصلی

2.3 هدف

شیر ظرف بر روی سیلندر نگهداری مواد اطفاء حریق نصب می شود تا ماده خاموش کننده داخل آن آب بندی شود. در هنگام آتش سوزی، شیر معمولاً با فعال کردن گاز باز می شود تا عامل خاموش کننده برای مهار آتش آزاد شود.

2.4 دستورالعمل های استفاده و نگهداری

2.4.1 شیر ظرف دارای دو حالت عملیاتی است: فعال سازی گاز و عملیات مکانیکی دستی. فعال سازی گاز شامل حرکت گاز فعال کننده میله پیستون در داخل سیلندر محرک است تا دیافراگم کاری شیر ظرف را سوراخ کند و در نتیجه دریچه را باز کند. عملیات مکانیکی دستی نیاز به عملکرد دستی دسته شیر ظرف برای باز کردن شیر دارد. این حالت در شرایط اضطراری استفاده می شود.

2.4.2 شیر ظرف مجهز به دیافراگم ایمنی (با فشار انفجار 23 مگاپاسکال) است تا با آزاد کردن فشار از فشار بیش از حد در داخل سیلندر عامل اطفاء حریق جلوگیری کند و در نتیجه ایمنی سیلندر را تضمین کند. در شرایط عادی، دیافراگم ایمنی غیر فعال باقی می ماند. ممکن است فقط در شرایط غیرعادی مانند فشار پر شدن بیش از حد بالا یا دمای محیط بالا پاره شود. اگر دیافراگم ایمنی پاره شود و فشار سیلندر آزاد شود، دیافراگم باید فوراً تعویض شود، آزمایش یکپارچگی مهر و موم انجام شود و سیلندر با ماده اطفاء حریق دوباره پر شود.

هنگام تعویض دیافراگم، فقط باید از دیافراگم های ارائه شده توسط شرکت ما استفاده شود که از نظر مدل و مشخصات با دیافراگم اصلی یکسان هستند و تست را پشت سر گذاشته اند. جایگزینی خودسرانه ممنوع است.

2.4.3 در هنگام پر کردن ماده اطفاء حریق، درگاه پرکننده (همانطور که در شکل بالا نشان داده شده است) باید به منبع گاز متصل شود. برای ادامه پر کردن، به سادگی پیچ ثابت را باز کنید. پس از اتمام، پیچ ثابت باید قبل از برداشتن کانکتور پرکننده سفت شود. پر کردن عامل اطفاء حریق باید توسط متخصصان واجد شرایط انجام شود.

2-4-4 پس از راه اندازی شیر ظرف، قبل از شروع مجدد استفاده، باید به صورت دستی تنظیم مجدد شده و از نظر وجود هرگونه ناهنجاری بررسی شود.

3. محرک هوا

3.1 هدف

محرک گاز بر روی ظرف نصب می شود تا شیر آن را فعال کند. در هنگام آتش سوزی، کنترل کننده فرمان اطفاء حریق را صادر می کند و بانک سیلندر گاز مربوط به شیر انتخاب را فعال می کند. این بانک گاز فعال سازی را آزاد می کند که دریچه انتخاب مربوطه را باز می کند. سپس گاز فعال کننده از طریق یک شیر برگشت گاز به خط لوله محرک جریان می یابد و تیغه داخلی را به سمت سوراخ کردن دیافراگم کار در شیر ظرف هدایت می کند و در نتیجه دریچه را باز می کند. سوپاپ متعاقباً عامل اطفاء حریق را آزاد می کند تا آتش را مهار کند.

در حین فعال سازی دستی، پین ایمنی را بردارید، دستگیره دستی را فشار دهید تا دیافراگم کار در شیر ظرف سوراخ شود، شیر را باز کنید و عامل اطفاء حریق را رها کنید تا آتش خاموش شود.

مدل _ نمودار ساختاری و پارامترهای عملکرد اصلی:

4. مجموعه سیلندر گاز درایو:

ساختار: از یک سیلندر هوا و یک شیر شروع الکترومغناطیسی تشکیل شده است.

اصل کار: سیلندر گاز یک مخزن فشار فولادی است که با نیتروژن پرفشار پر شده است. در صورت اعلام حریق، کنترل کننده اعلام حریق یک جریان DC-24V را تولید می کند که مغناطیس الکتریکی را فعال می کند تا شیر شروع را باز کند و نیتروژن را از سیلندر آزاد کند. سپس نیتروژن آزاد شده از طریق خط لوله درایو جریان می یابد و شیر ظرف را باز می کند. در مواقع اضطراری، پین ایمنی دکمه دستی را نیز می‌توان برداشت و امکان فعال شدن فوری شیر شروع را با فشار دادن دکمه فراهم می‌کند.

5. شیر محفظه سیلندر گاز را هدایت کنید:

ساختار: شیر دستی/الکترومغناطیسی از بدنه شیر اصلی، صندلی اتصال، آهنربای الکتریکی، میله محرک، فنر، دکمه دستی و پین ایمنی دستی تشکیل شده است.

اصل کار: شیر دستی/الکترومغناطیسی بر روی مجموعه بطری راه اندازی یا شیر ظرف نصب می شود. هنگامی که اعلام حریق در منطقه حفاظت شده رخ می دهد، کنترل کننده اعلام حریق یک جریان DC 24 ولت را خروجی می دهد و آهنربای الکتریکی را فعال می کند تا میله محرک را فشار دهد و دریچه ظرف یا شیر راه اندازی را باز کند. در مواقع اضطراری، پین ایمنی دستی را می توان فورا برداشته و دکمه را فشار داد تا ظرف یا شیر راه اندازی باز شود.
