شبکه لوله ها نوع سیستم خاموش کننده آتش اتوماتیک IG541

توضیحات:

آتش خاموش کننده گاز مخلوط IG541 ماده ای بی رنگ و بی بو است گاز فشرده غیر سمی، غیر رسانا و خالص "سبز". از گاز های طبیعی تشکیل شده است️نیتروژن، آرگون و دی اکسید کربن️با مواد اولیه به راحتی در دسترس است. در هنگام خاموش کردن آتش، مانع از دید نمی شود، و همچنین تفاوت های دمایی یا محصولات تجزیه خوردنی ایجاد نمی کند.آزاد شدن این عامل به سادگی گازهای طبیعی را به محیط بازمی گردانداین ماده دارای پتانسیل کاهش سطح اوزون (ODP) نیست، به اثر گلخانه ای کمک نمی کند و مواد شیمیایی مضر جو تولید نمی کند.از مشکلات سمی مرتبط با استفاده از آنها در هنگام خاموش کردن آتش جلوگیری می کند.، که آن را انتخاب ایده آل برای مناطق با فعالیت انسان مکرر می کند.

اجزای سیستم، ساختار و پارامترهای سیستم:

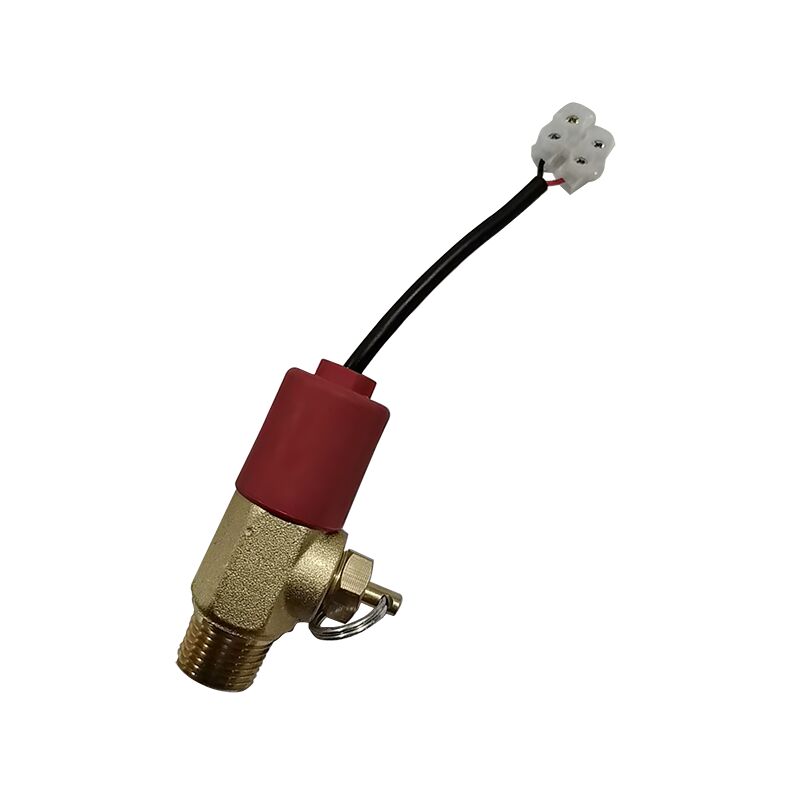

6راننده الکترومغناطیسی:

6.1 هدف

دریچه مخزن الکترومغناطیسی بر روی بطری گاز شروع نصب شده است تا گاز شروع را در داخل مهر و موم کند. در طول آتش، کنترل کننده دستور خاموش کردن آتش را صادر می کند،فعال کردن الکترومغناطیس داخل شیر برای باز کردن آن و آزاد کردن گاز شروعسپس گاز از طریق خط لوله شروع جریان می یابد و دریچه انتخاب و دریچه مخزن مربوطه را فعال می کند تا عامل خاموش کننده آتش را برای سرکوب آزاد کند.

مدل _ نمودار ساختاری و پارامترهای عملکرد اصلی:

7. دریچه انتخاب (همچنین به عنوان دریچه توزیع نامیده می شود):

ساختار: شیر انتخاب عمدتا از یک بدن شیر، یک سیلندر محرک و سایر اجزای آن تشکیل شده است.

اصول کار: شیر انتخاب در سیستم های توزیع ترکیبی استفاده می شود. هنگامی که یک زنگ خطر آتش در منطقه حفاظت مربوط به شیر انتخاب رخ می دهد،کنترل کننده هشدار آتش، جریان 24 ولت ثابت را برای باز کردن دریچه محرک مرتبط با دریچه توزیع تولید می کند.گاز فعال سازی از طریق لوله کنترل هوا جریان می یابد، که دریچه انتخاب را باز می کند.گاز از طریق لوله کنترل هوا و یک دریچه چک گاز برای فعال کردن دریچه مخزن آتش خاموش می شود.سپس ماده خاموش کننده آتش از طریق لوله جمع آوری، شیر انتخابی و شبکه توزیع به منطقه حفاظت تحویل داده می شود.دستگیره می تواند به صورت دستی برای باز کردن شیر انتخاب استفاده شود.با این حال، در شرایط عادی، پرسنل نباید دستگیره را برای جلوگیری از فعال شدن ناخواسته استفاده کند. نمودار خارجی در زیر نشان داده شده است:

8لوله فلزی

8.1 هدف: اتصال انعطاف پذیر بین شیر مخزن و شیر باز کن را فراهم می کند و تأثیر جریان را بر ضد آتش گاز مخلوط کاهش می دهد.

8.2 ساختار: ساخته شده از لوله های بادی از فولاد ضد زنگ و شبکه سیم فولاد ضد زنگ. لوله اتصال به عنوان خط لوله ای که دریچه مخزن و دریچه کنترل مایع را به هم متصل می کند، عمل می کند.فراهم کردن عملکرد بافر فشاراین عمدتا از یک لوله فولادی و لوازم لوله تشکیل شده است.ظاهر بیرونی و ابعاد لوله اتصال (که می تواند بر اساس الزامات خاص ساخته شود) به شرح زیر است::

9. دریچه ی یک طرفه

9.1 هدف: بر روی لوله کلکتور IG-541 نصب شده است تا مانع از جریان مجدد گاز مخلوط از لوله شود.

9.2 ساختار: متشکل از اجزای مانند بدن شیر، هسته شیر و بهار. این ویژگی طراحی جدید، عملکرد انعطاف پذیر، عملکرد مهر و موم عالی و مقاومت مایع پایین است.

9.3 کاربرد: انعطاف پذیری و عملکرد مهر و موم هسته شیر باید به طور منظم بررسی شود.

10شیر باز کن پنوماتیک

10.1 هدف: برای استفاده در خط کنترل هوا در هنگام راه اندازی سیستم.

10.2 ساختار: متشکل از اجزای مانند بدن شیر، هسته شیر و بهار، با طراحی جدید، عملکرد صاف، عملکرد مهر و موم عالی و نصب آسان.

10.3 کاربرد: سیستم لوله های کنترل پنوماتیک از لوله های نوع کلیمپ برای اتصال استفاده می کند.φ8×1 لوله های مس. شیر باز کن پنوماتیک نیاز به بررسی منظم انعطاف پذیری هسته شیر و عملکرد مهر و موم دارد.

11دستگاه بازخورد سيگنال فشار

11.1 هدف: در انتهای خروجی شیر انتخاب نصب می شود (برای سیستم های مستقل بدون شیر انتخاب، می توان آن را بر روی انبوه نصب کرد).هنگامی که ماده خاموش کننده آتش با گاز مخلوط آزاد می شود، سوئیچ فشار فعال می شود و سیگنال هایی به چراغ تهویه هوا، آلارم صوتی و تصویری و مرکز کنترل می فرستد.

11.2 ساختار: شامل یک بدن شیر، پیستون و میکروسوئیچ، در میان اجزای دیگر است. دارای اندازه های جمع و جور، طراحی سبک وزن و انعطاف پذیری و قابلیت اطمینان بالا است.

11.3 کاربرد: قبل از نصب، عملکرد پیستون را بررسی کنید و عملکرد میکروسویچ را اندازه گیری کنید. در طول نصب، اطمینان حاصل کنید که هاسینگ تحت هیچ گونه استرس مکانیکی قرار نمی گیرد.

12لوله جمع آوری

12.1 هدف: یک ماده خاموش کننده آتش گاز مخلوط که از کانتینرهای متعدد جمع آوری شده است سپس از طریق خط لوله اصلی به شبکه توزیع در منطقه محافظت شده منتقل می شود.

12.2 ساختار: لوله کلکتور با جوش لوله های فولادی بدون درهم و لوازم جانبی، با درمان کل گالوانیزه ساخته شده است.فیتینگ برای شیر باز کن می تواند به صورت یک ردیف یا دو ردیف به صورت مورد نیاز تولید شود.

12.3 کاربرد: لوله جمع کننده باید با استفاده از بولت های استاندارد U به طور محکم به براکت سیلندر متصل شود.

13. شیر ایمنی لوله جمع آوری

13.1 کاربرد: بر روی لوله جمع کننده نصب می شود. از آنجا که سیستم توزیع ترکیبی از یک شیر انتخاب استفاده می کند، لوله جمع کننده یک بخش بسته را تشکیل می دهد. هنگامی که گاز مخلوط جمع می شود،فشار قابل توجهی به دلیل اثرات دمایی ایجاد می شود.در نتیجه، یک شیر ایمنی در انتهای عقب لوله جمع کننده نصب می شود.

13.2 ساختار: متشکل از یک بدن شیر و یک دیافراگم ایمنی. دارای یک طراحی جدید با ایمنی و قابلیت اطمینان بالا است.

14. استند سیلندری فولادی

14.1 هدف: استفاده می شود برای اتصال واحد خاموش کننده آتش IG-541.

14.2 ساختار: پایه سیلندر از لوله های مستطیل ساخته شده است که دارای مهارت کاری عالی، جذابیت زیبایی و قابلیت اطمینان قوی است.

14.3 کاربرد: قفسه سیلندر برای حمل و نقل قابل جدا شدن است و می تواند در محل نصب گردآوری شود. محل نصب باید صاف و صاف باشد؛ در صورت لزوم، می تواند با بولت های لنگر متصل شود.لوله جمع کننده باید بالاتر از قفسه سیلندر نصب شود. در طول مونتاژ ، اطمینان حاصل کنید که تراز عمودی قفسه سیلندر به درستی تنظیم شده است.

15. نوزل

نوزل یکی از اجزای حیاتی سیستم است. مشخصات آن باید بر اساس الزامات خاص منطقه محافظت شده تعیین شود.

15.1 ساختار: نوزل عمدتاً از یک بدن نوزل تشکیل شده است. ظاهر بیرونی آن در زیر نشان داده شده است:

اصول کار: نوزل در داخل منطقه محافظت شده نصب شده است تا عامل خاموش کننده آتش را اسپری کند و پوشش یکنواخت در سراسر منطقه را تضمین کند.

16. دریچه با مهر و موم بالا کم

استفاده:

دریچه گشایی بالا با نشت کم در لوله های راه اندازی هر منطقه در سیستم گاز نصب می شود. هنگامی که نشت جزئی در دستگاه راه اندازی (با فشار لوله) رخ می دهد≤0.1 MPa) ، گاز نشت شده به طور خودکار تخلیه می شود و از تجمع گاز و افزایش فشار که می تواند باعث خرابی سیستم ناخواسته شود جلوگیری می شود.

در طول کار سیستم، به عنوان فشار در لوله راه اندازی به سرعت افزایش می یابد، شیر مقاومت بالا به طور خودکار بسته می شود تا راه اندازی سیستم مناسب را تضمین کند.

16.1 نمودار ظاهر خارجی شیر آب تخلیه پایین با مهر و موم بالا:

16.2 نمودار ظاهر خارجی شیر آب تخلیه پایین با مهر و موم بالا:

17.دستگاه تخلیه ی اسکور

17.1 هدف: برای کاهش فشار گاز IG-541.

17.2 ساختار: متشکل از فلنج های ورودی و خروجی، صفحه های حفره ای که فشار را کاهش می دهند و حلقه های مهر و موم. دارای اندازه های جمع و جور، عملکرد مهر و موم عالی و عملکرد پایدار و قابل اعتماد است.
